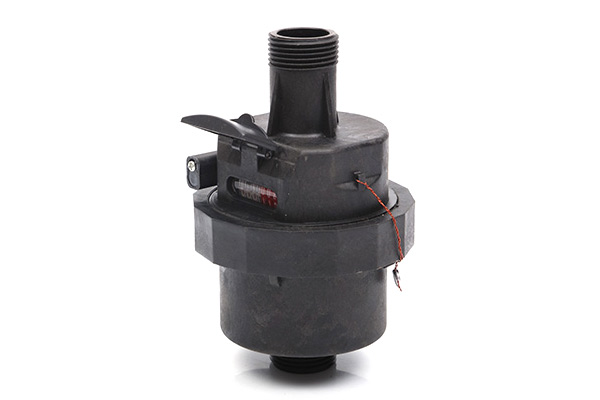

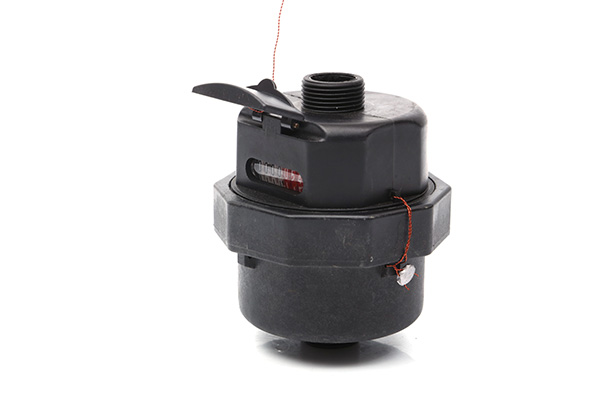

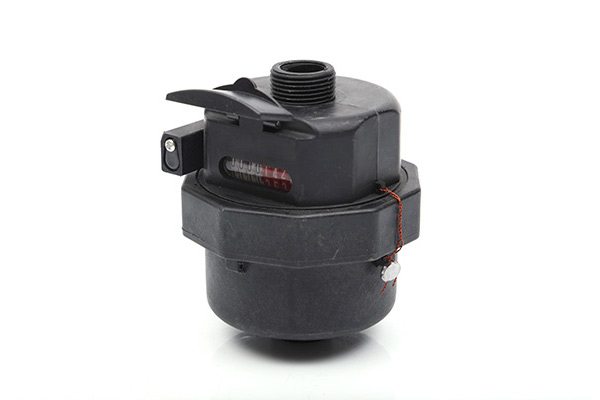

容積式水表(尼龍塑殼)

容積式水表(尼龍塑殼)

精度級別:2級

機芯方式:容積式

基表材質:銅

測量范圍:R200\160

安裝環境:B級

脈沖輸出:選配

品牌名稱:靈波、國信

產品產地:浙江寧波

生產廠家:寧波國信儀表科技有限公司

詢價熱線:+8613355900125

產品詳情

視頻實拍

容積式水表(尼龍塑殼)視頻實拍


結構原理

  本款容積式水表采用尼龍塑料材質,是一種安裝在封閉管道中,由一些被逐步充滿和排放流體的已知容積的容室和憑借流體驅動的機構組成的一種水表。

  水表內部的活塞在流體差壓作用下使活塞產生轉動力矩,隨著活塞的轉動,流體從流入口流向流出口,這時活塞作偏心旋轉運動。運動過程中,活塞和計量杯之間形成一定容積的空間,使水流充滿這一空間,且隨著活塞的轉動,把流體送向流出口,測量活塞的旋轉次數,求出由該空間給出的體積量,從而求出流過的水流的體積 。

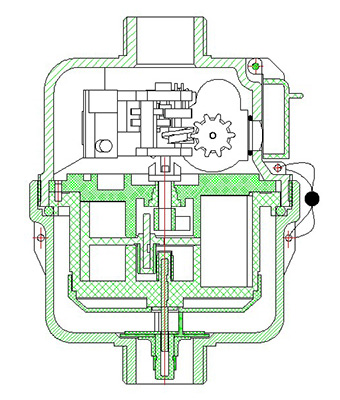

容積式水表(尼龍塑殼)原理圖

結構拆分

容積式水表(尼龍塑殼)各部分結構及材料說明

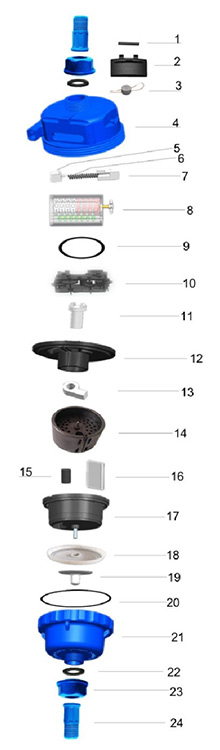

容積式水表(尼龍塑殼)結構圖LXH-15A/20A
序號名稱數量材料
1銷釘11Cr18Ni9
2小表蓋1ABS
3鉛封/鉛封絲1pb/1Cr18Ni9
4上殼體1PA66
5夾緊架滑塊1POM
6彈簧11Cr18Ni9
7夾緊架1POM
8計數機構1組件
90型圈21丁腈橡膠
10減速機構1組件
11傳動軸1POM
12蓋板1苯墨合金H88
13拔叉桿1POM
14活塞1苯墨合金H88
15計量室轉套1PA66
16計量室插片1POM
17計量室1苯墨合金H88
18濾水網1ABS
19止回閥1組件
200型圈31丁腈橡膠
21下殼體1PA66
22接管密封墊2丁腈橡膠
23接管2PA66
24接管螺母2PA66
